蝶阀被广泛地应用于各种工业流体控制的开闭调节系统中,与常规截止阀和球阀比较,蝶阀有着重量轻,成本低的优势。广泛应用于冶金 、电力、石油化工、给排水等领域,根据工况需求需要配置不同的蝶阀

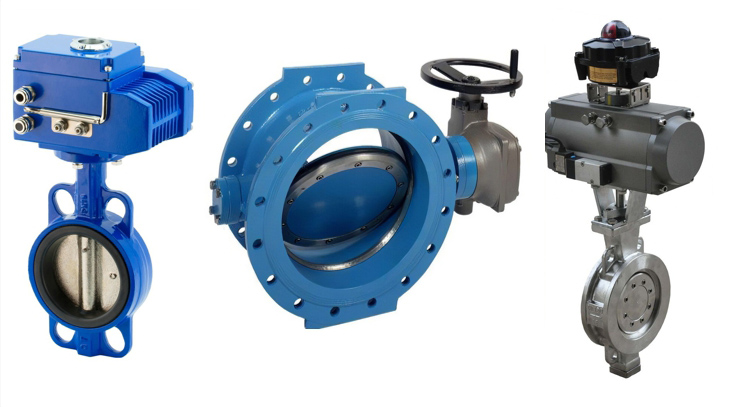

中线蝶阀系列是一种可靠的,低成本阀门。由于中线蝶阀通道全衬橡胶,可适用大多数的腐蚀性介质,阀体本体不与介质接触,通常使用碳钢或球铁,成本低,是中低压工况中选型最经济的阀门之一,缺点是由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。
双偏心结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。但因为其密封原理属位置密封构造、通过蝶板挤压阀座所造成的弹性变形产生密封效果、故对关闭位置要求很高(特别是金属阀座)、承压能力低。
三偏心蝶阀在双偏心的基础上对蝶阀进行了第三次偏心。其结构特征为在双偏心的阀杆轴心位置偏心的同时、使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线、也就是说、经过第三次偏心后、蝶板的密封断面不再是真圆、而是椭圆、其密封面形状也因此而不对称、一边倾斜于本体中心线、另一边则平行于本体中心线。 这第三次偏心的最大特点就是从根本上改变了密封构造、不再是位置密封、而是扭力密封、即不是依靠阀座的弹性变形、而是完全依靠阀座的接触面压来达到密封效果、因此一举解决了金属阀座零泄漏这一难题、并因接触面压与介质压力是成正比的、耐高压高温也迎刃而解
型式 | 中线蝶阀 | 双偏心蝶阀 | 三偏心蝶阀 |
公称通径 | DN50-DN1200 | DN50-DN3000 | DN80-DN2200 |
公称压力 | PN10-25 | PN10-100 | PN10-100 |
温度范围 | 根据材质 |
壳体材质 | 球墨铸铁\铸钢\不锈钢 | 铸钢\不锈钢 |
密封 | EPDM\NBR\FKM\PTFE\RPTFE | 硬密封\石墨 |
密封方向 | 双向 | 单向\双向 | 单向\双向 |
连接型式 | 对夹、凸耳、法兰 | 对夹、凸耳、法兰、对焊 |
